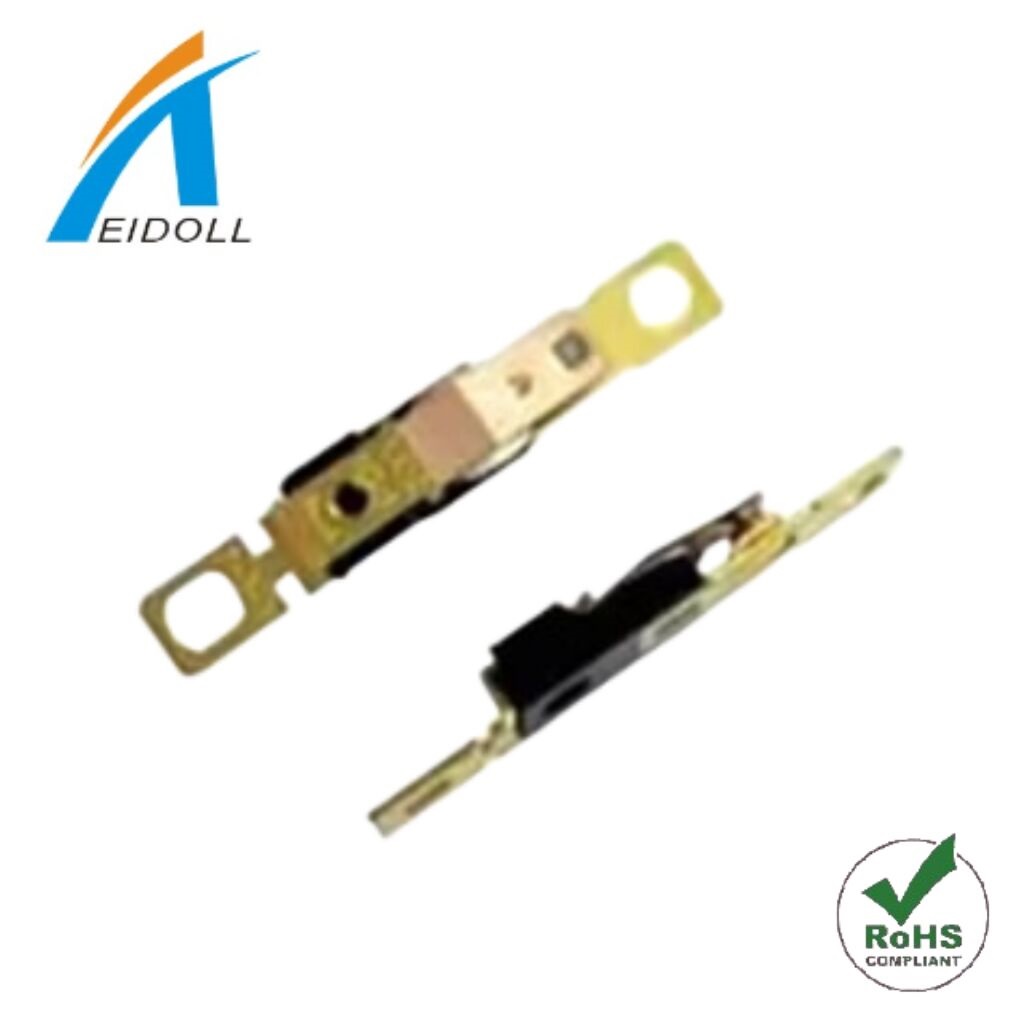

東莞市愛多電子有限公司銷售KLIXON/SENSATA YS10、MA10 溫控器系列，其產品溫度范圍寬，耐電流大，產品穩定可靠。

介紹

•切斷電源電路的高電流容量（125Vac/16A）

•保持與傳統保護器MA10相同的小尺寸，并具有熱靈敏度

•可靠長壽命

特點

YS10、MA10的開發目的是保護人們和財產免受吹風機/風扇加熱器等產品發生的事故。它是一個自動復位的內置熱斷路器（2C型）。

YS10、MA10旨在用于更高功率的產品，因此可以通過YS10加載最大電流，并直接切斷電源線。但是安裝孔的距離保持在與傳統保護器MA10相同的尺寸。

規格

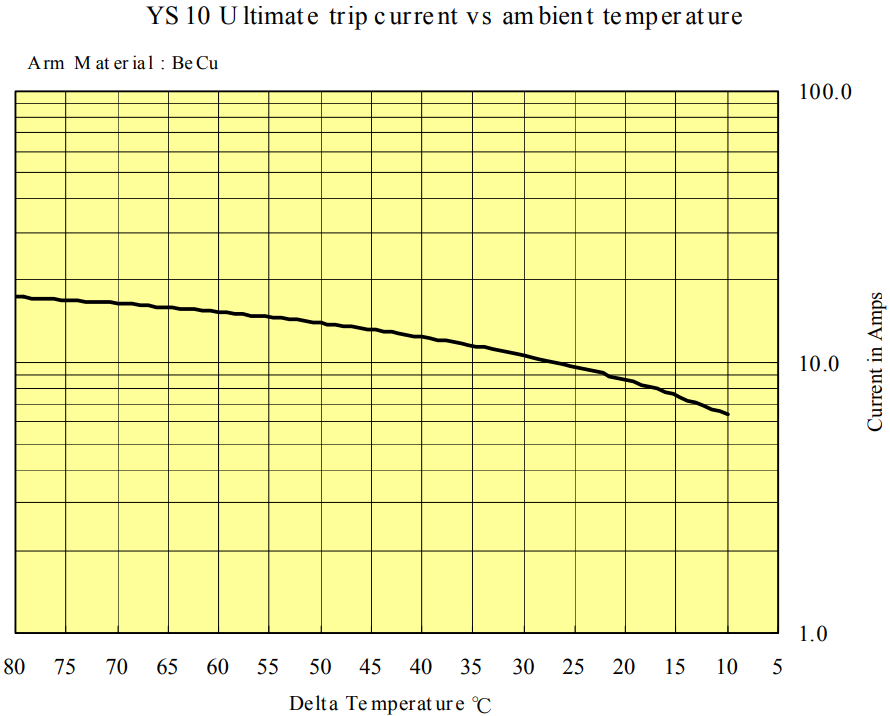

規格曲線

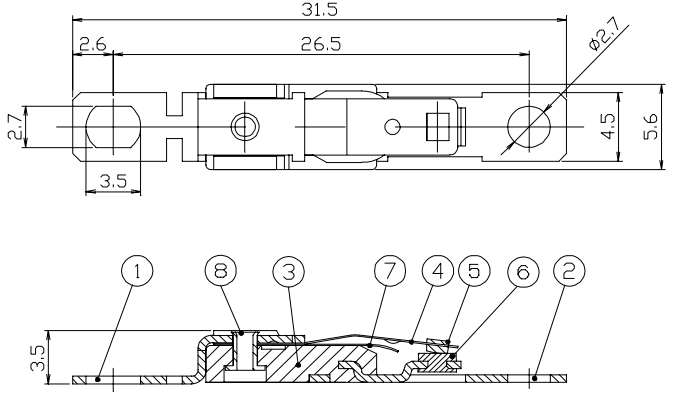

尺寸圖：

尺寸單位：mm寬5.6 x長31.5 x高3.5mm每個孔之間的距離：26.5mm孔徑：2.7mm

結構

YS10采用簡單開放式設計（IP00），采用德州儀器公司（Texas Instruments）眾所周知的恒溫器技術，只需少量部件即可實現。

1.上部端子通過4.活動臂、5.活動觸點和6.固定觸點將電流輸送至2.下部端子，該端子插入模制在3.下部塊中。所有零件都用鉚釘固定，用8個孔眼固定。參考圖7。當7.雙金屬閥瓣檢測到Y(jié)S10周圍的高環境溫度時，雙金屬閥盤置于4.活動臂下方，將其向上推，以打開觸點。4.活動臂產生的熱量根據操作溫度和跳閘電流的組合進行了適當設計。因此，用戶可以為其產品選擇“必須保持電流”的最佳選擇。YS10通過各種方式與端子（孔）結合安裝，以便在帶電部件和可觸及的金屬部件之間保持足夠的爬電距離和間隙距離。

電氣連接僅用于內部接線，通過鉚接、釬焊或點焊實現

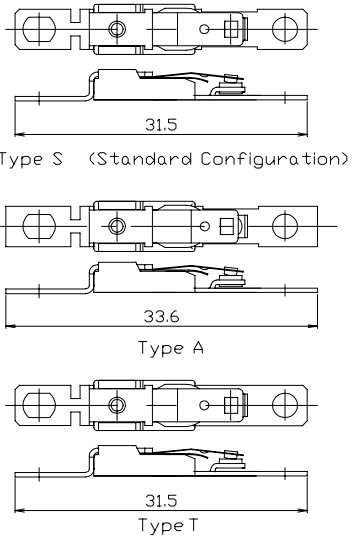

端子標識

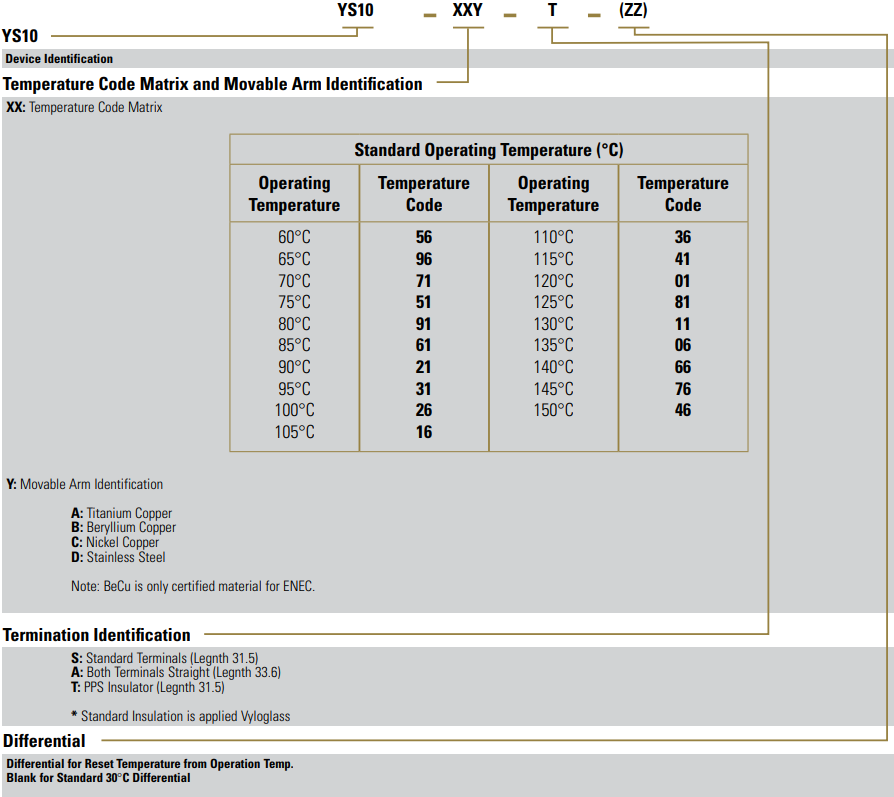

訂購選項

例如選擇: YS10 01B-S

120°C工作溫度、BeCu活動臂、標準端子和30°C差壓。（90°C復位）
