BW型溫度保護器是由碟形高靈敏雙金屬元件、動觸頭、靜觸片、固定底版、外殼和耐溫導線等組成。工作時雙金屬元件處于自由狀態,動觸頭與靜片閉合,電路導通。當使用電器因故發熱,溫度上升到該產品額定動作溫度值時,雙金屬元件受熱產生內應力而迅速動作,推開動觸頭,使觸點斷開,切斷電源,電器停止工作,從而起到過熱保護作用。當被保護電器溫度下降到該產品的額定復位溫度值時,雙金屬元件恢復到初如原狀態動觸點閉合,電器恢復工作。該產品具有電阻小、感溫快、動作迅速、安全可靠、體積小等優點。
適用范圍
家用電器電機、水泵電機、變壓器、鎮流器、電動工具、汽車直流電機、電子組件、電熱電器、電源等。

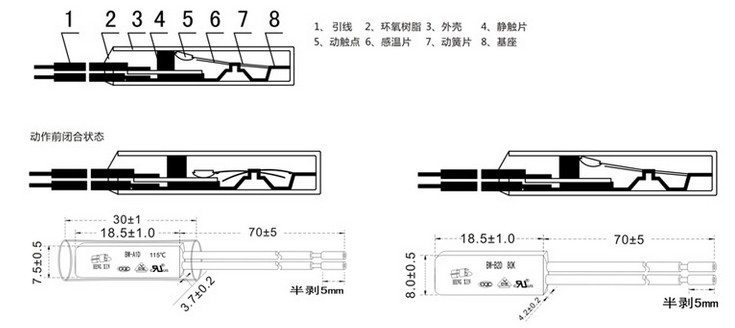

產品結構以及尺寸圖如下:
BW-A1D&B2D/9700動作溫度以及復位溫度對照表如下:
產品名稱
|
動作溫度
|
復位溫度
|
動作溫度
|
復位溫度
|
特殊要求
|
BW-A1D
|
45±5℃
|
≥26℃
|
110±5℃
|
73℃
|
|
50±5℃
|
≥26℃
|
115±5℃
|
76℃
|
55±5℃
|
≥26℃
|
120±5℃
|
80℃
|
60±5℃
|
40℃
|
125±5℃
|
83℃
|
65±5℃
|
43℃
|
130±5℃
|
86℃
|
70±5℃
|
46℃
|
135±5℃
|
90℃
|
75±5℃
|
50℃
|
140±5℃
|
93℃
|
80±5℃
|
53℃
|
145±5℃
|
96℃
|
85±5℃
|
56℃
|
150±5℃
|
100℃
|
90±5℃
|
60℃
|
155±5℃
|
103℃
|
95±5℃
|
63℃
|
160±5℃
|
106℃
|
100±5℃
|
67℃
|
165±5℃
|
110℃
|
105±5℃
|
70℃
|
170±5℃
|
113℃
|
產品認證有UL,VDE,CQC。
|
