愛多電子售賣的TP1菱形結構,使用壽命長,溫度電流敏感,體積小便于安裝,反應速度快, 抗壓能力強,多樣式組裝結構:按要求可提供單個、雙聯、三聯、四聯和六聯產品。
TP1系列熱保護器,是專門設計安裝在電動機內或電動機上以防電動機過載運行或起動失敗而引起過熱的自動控制器。該控制器承載電動機的電流,而且對電動機的溫度和電流是敏感的或僅對溫度敏感。因此,該保護器還可用作熱切斷器,用在家用和類似用途電器產品上防止電器設備產生過熱,避免發生危及安全的事故。
過熱保護功能保證電機在各種供電條件下輸出額定功率而不引起熱保護系統脫扣。在電機進行慢變化熱過載(如穩定過載)和快變化熱過載(如堵轉)而脫扣時,任一被保護部件不會達到對以后的使用有害的溫度,而電機繞組的最高溫度不超過最高溫度限值。當用在家用電器和類似用途電器產品上時,保證被保護部件的最高溫度不超過最高溫度限值。
適用范圍:
該系列產品適用于分馬力電動機、家用和類似用途電器以及普通電氣設備和器具的過熱保護。例如:空調風扇電機、洗衣機電機、抽油煙機電機、變壓器、日光燈鎮流器、電磁灶、微波爐等。
應用范圍:
適用于小功率電動機、線圈、水泵、熒光燈鎮流器、洗衣機電機、空調電機、變壓器、照明燈具、汽車電機、日用家電等。
產品優勢:
菱形結構,體積小,便于安裝.
抗壓能力強,使用壽命長
溫度電流敏感,反應速度快。
多樣式組裝結構:按要求可提供單個、雙聯、三聯、四聯和六聯產品
主要技術參數:
額定電壓:50/60HZ,250V,AC
額定電流:2.5(1.6)A/10(6.3)A ,COSφ=1.0(0.6)
額定斷開溫度范圍:+60℃~+160℃,以5℃為一檔
復位溫度范圍:低于額定斷開溫度30℃±15K

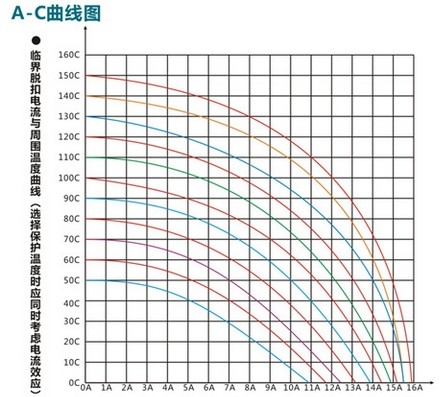

技術參數:
型號
|
TP1
|
額定電壓:50/60HZ
|
220-250V
|
額定電流
|
COSφ=1.0
|
2.5A
|
10.0A
|
COSφ=0.6
|
1.6A
|
6.3A
|
交流最大負荷
|
500V 50/60HZ
|
3.5A
|
8.0A
|
380V 50/60HZ
|
4.0A
|
10.5A
|
250V 50/60HZ
|
6.3A
|
16A
|
110V 50/60HZ
|
10.0A
|
36.0A
|
直流最大負荷
|
60V
|
1.0A
|
4.0A
|
42V
|
1.2A
|
4.8A
|
6V 12V 24V
|
1.5A
|
6.0A
|
觸點配置
|
常閉 常開
|
額定斷開溫度范圍
|
+60℃~+160℃,以5℃為一檔
|
可供選擇的斷開溫度容差
|
±5K ±8K ±10K
|
復位溫度
|
額定斷開溫度-(+5℃~+70℃)
|
復位溫度容差
|
±15K
|
接觸電阻
|
≤50mΩ
|
耐漏電起痕
|
PT1 175
|
防觸電等級
|
Ⅰ類
|
防護等級
|
IP00
|
切斷動作的復位特性
|
3C動作
|
極限短路性能
|
250V~200A,熔斷器電流15A
|
開關裝置的最高容許溫度
|
+180℃
|
引線耐用標準
|
按用戶要求提供A E B F H級的引線
|
引線截面積
|
0.2 0.3 0.5mm2或按用戶的要求
|
0.5 0.75mm2或按用戶的要求
|
絕緣護套
|
按用戶要求提供不同耐溫等級的熱縮套管或PBT塑料殼
|
電氣強度
|
AC 1500V 50/60HZ 1MIN
|
標記
|
例:正面 TP1(認證標記)
底面 HX TP1,2.5(1.6) A220~250V
|
例:正面 TP1(認證標記)
底面 HX TP1,10(6.3) A220~250V
|
|
