艾默生溫度保險絲MICROTEMP TCO 的工作原理:

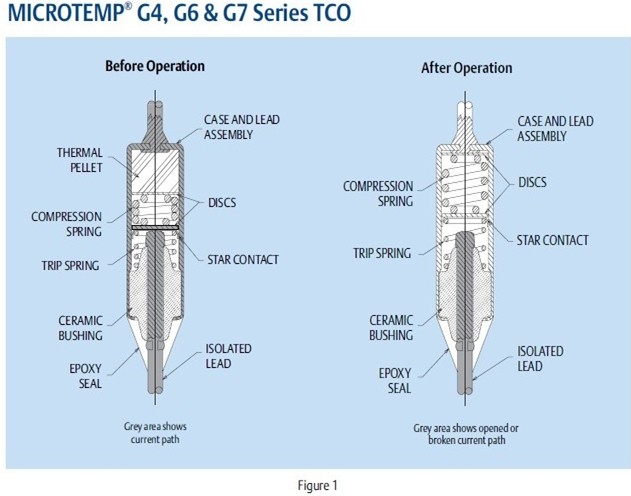

熱熔斷器的有效觸發機件是一粒有獨特配方制成的不導電熱敏丸。在正常的操作溫度下,固態的熱敏丸頂住彈簧,使觸點保持接觸;當達到某一預定的溫度時,熱敏丸會熔化,使得壓縮彈簧放松,而斷路彈簧使推動觸點離開接觸引線,電路就被斷開;MICROTEMP熱熔斷器斷開電路之后,需要替換它,在替換熱熔斷器時,先要修正導致異常狀況的電路,才能正常使用。

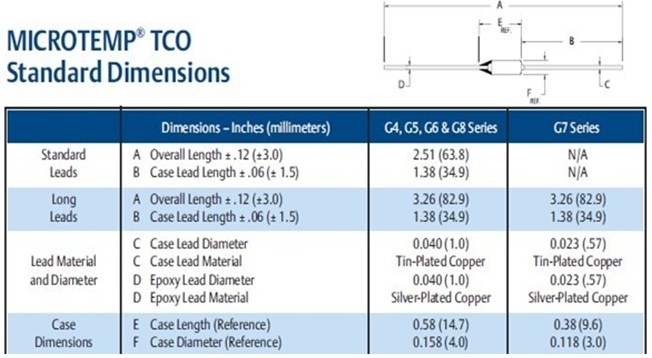

MICROTEMP熱熔斷器:型號與規格:

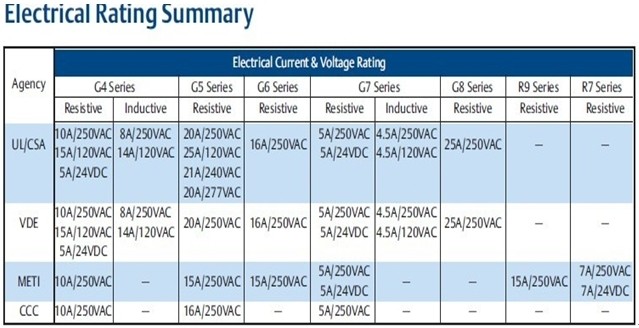

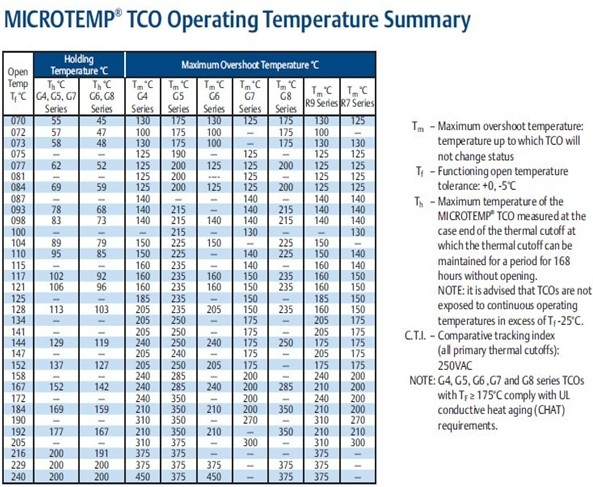

為了滿足各種應用需求,MICROTEMP艾默生熱熔斷器具有多種的溫度以及額定的電氣規格可供選擇,可滿足客戶的不同使用要求,共有G4/G5/G6/G7/G8共5個系列,具體介紹如下:
G4系列:
G4系列MICROTEMP熱熔斷器,根據產品規格不同,觸點容量分別可達250VAC/10A以及120VAC/15A,能夠提供可靠的過熱保護,在同行業產品中,G4系列MICROTEMP熱熔斷器已經確立了其不可動搖的旗艦地位。G4系列熱熔斷器,每年在全球各種儀表器具和個人電器
G5系列:

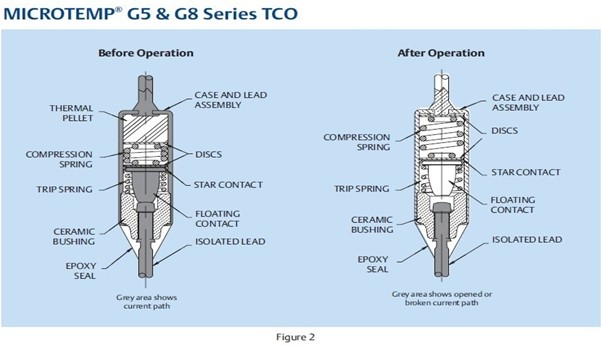

G5系列MICROTEMP熱熔斷器,專門設計應用于較高電流負載中,根據產品規格不同,觸點容量分別可達250VAC/16A、250VAC/20A、120VAC/25A.完全通過了UL和CSA認證,G5系列熱熔斷器在外觀上于G4系列熱熔斷器十分相似,但內部采用不同的結構設計,面對更高電流負載能及時斷開電路。
G6系列:
G6系列MICROTEMP熱熔斷器,運用于無須較高額定熱沖擊的電路中,觸點容量可達250VAC/16A,其體積與G4/G5/G8系列熱熔斷器相同。
G7系列:
G7系列MICROTEMP熱熔斷器,專門設計用于無需要高電流負載但追求最小化體積的產品中。G7系列熱熔斷器體積只有G4或者是G5系列的2/3,觸點容量為AC250V/5A,主要用于各種變壓器、馬達、電池組和電子產品中。
G8系列:
G8系列MICROTEMP熱熔斷器,專門設計用于各種大型設備及高壓電熱組件等極高電流負載中,觸點容量可達AC250V/25A.與機電雙金屬片型單觸發裝置相比,G8在價格上更加實惠,憑借其小巧的體積(其體積與G4、G5、G6系列熱熔斷器相同)和在安裝及熱反應上的優勢,在各種大功率電器中應用廣泛。
|
